1、执行摘要

杭州科雷机电工业有限公司主要生产CTP制版设备，为更好地推进企业绿色发展，履行社会责任、接受社会监督，按相关规定进行环境信息披露，对柔印HDI系列的HDI2000H+型上罩盖的碳足迹排放情况进行研究，出具研究报告。研究的目的是以生命周期评价方法为基础，采用ISO/TS 14067 《温室气体.产品的碳排放量.量化和通信的要求和指南》、PAS2050《商品和服务在生命周期内的温室气体排放评价规范》的要求中规定的碳足迹核算方法，计算得到杭州科雷机电工业有限公司的HDI2000H+型上罩盖的碳足迹。

为了满足碳足迹的需要，本报告的功能单位定义为“HDI2000H+型上罩盖”。系统边界为“从摇篮到大门”类型，调研了HDI2000H+型上罩盖的上游原材料生产阶段、原材料运输阶段、生产阶段。

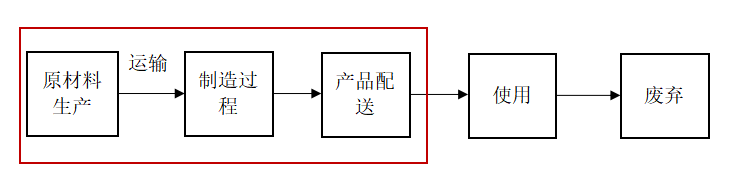

图1 HDI2000H+型上罩盖系统边界图

研究过程中，数据质量被认为是最重要的考虑因素之一。本次数据收集和选择的指导原则是：数据尽可能具有代表性，评价过程中，数据质量被认为是最重要的考虑因素之一。此主要体现在生产、地域、时间、技术等方面。HDI2000H+型上罩盖生产生命周期主要过程活动数据来源于企业现场调研的初级数据，部分通用的原辅料数据来源于GaBi数据库、CPCD-China数据库，本次评价选用的数据库在国内外LCA研究中被高度认可和广泛应用。

数据库简介如下：

GaBi是世界领先的用于产品可持续性的专家决策支持LCA软件。GaBi数据库是由德国的 Thinkstep公司开发的LCA数据库，GaBi (GaBi 4)专业及扩展数据库共有4000多个可用的LCI数据。其中专业数据库包括各行业常用数据900余条扩展数据库包含了有机物、无机物、能源、钢铁、铝、有色金属、贵金属、塑料，涂料、寿命终止、制造业，电子、可再生材料、建筑材料、纺织数据库、美国LCA数据库等模块

CPCD-China数据库是一个基于中国基础工业系统生命周期核心模型的行业平均数据库。CPCD包括国内主要能源、交通运输和基础原材料的清单数据集。

2、产品碳足迹介绍（PCF）介绍

近年来，温室效应、气候变化已成为全球关注的焦点，“碳足迹”这个新的术语越来越广泛地为全世界所使用。碳足迹通常分为项目层面、组织层面、产品层面这三个层面。产品碳足迹（Product Carbon Footprint，PCF）是指衡量某个产品在其生命周期各阶段的温室气体排放量总和，即从原材料开采、产品生产（或服务提供）、分销、使用到最终处置/再生利用等多个阶段的各种温室气体排放的累加。温室气体包括二氧化碳（CO₂）、甲烷（CH₄）、氧化亚氮（N₂O）、氢氟碳化物（HFC）、全氟化碳（PFC）、六氟化硫（SF₆）和六氟乙烷（C₂F₆）等。碳足迹的计算结果为产品生命周期各种温室气体排放量的加权之和，用二氧化碳当量（CO₂e）表示，单位为kgCO₂e或者tCO₂e。全球变暖潜值（Gobal Warming Potential，简称GWP），即各种温室气体的二氧化碳当量值，通常采用联合国政府间气候变化专家委员会（IPCC）提供的值，目前这套因子被全球范围广泛适用。

产品碳足迹计算只包含一个完整生命周期评估（LCA）的温室气体的部分。基于LCA的评价方法，国际上已建立起多种碳足迹评估指南和要求，用于产品碳足迹认证，目前广泛使用的碳足迹评估标准有三种：①《PAS2050 商品和服务在生命周期内的温室气体排放评价规范》，此标准是由英国标准协会（BSI）与碳信托公司（Carbon Trust）、英国食品和乡村事务部（Defra）联合发布，是国际上最早的、具有具体计算方法的标准，也是目前使用较多的产品碳足迹评价标准；②《温室气体核算体系：产品寿命周期核算与报告标准》，此标准是由世界资源研究所（World Resources Institute，简称WRI）和世界可持续发展工商理事会（World Business Council for Sustainable Development，简称WBCSD）发布的产品和供应链标准；③《ISO/TS 14067 温室气体—产品碳足迹—量化和信息交流的要求与指南》，此标准以PAS 2050为种子文件，由国际标准化组织（ISO）编制发布。产品碳足迹核算标准的出现目的是建立一个一致的、国际间认可的评估产品碳足迹的方法。

3、目标与范围定义

3.1企业及产品介绍

杭州科雷机电工业有限公司正式成立于2000年12月21日，位于浙江省杭州市萧山区萧山经济技术开发区金一路875号，占地2万余平方米，是一家致力于印前产品研发生产和智能数字化印刷解决方案的国家级高新技术企业。科雷机电一直以CTP制版机享誉全球，作为全球极大的CTP设备制造商之一，科雷全球装机量超过10000台，国内外代理商超过100家，在亚洲、欧洲等地成立了多家分公司，为70多个国家和地区的客户持续提供优质的产品和服务。公司始终坚持“以科技创新为动力，以产品质量求生存，时时刻刻在进步”的宗旨，逐步完善产品体系， 形成了全系列胶印CTP、柔印HDI、UV-LED 高速双面柔版曝光机等核心产品。公司2024年产量559台，年产值超1.4亿元。

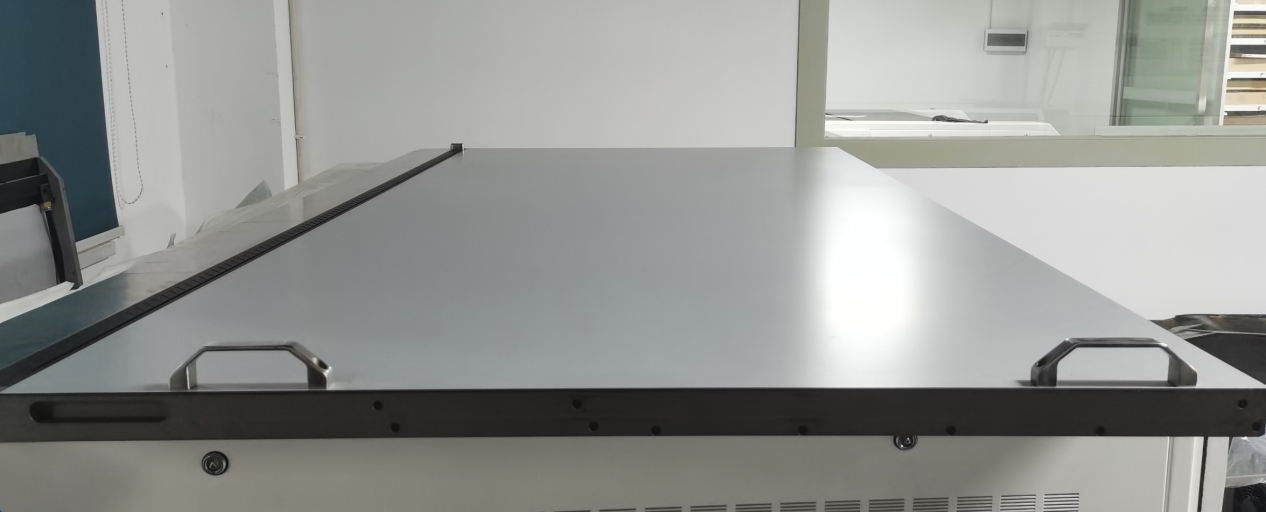

目标产品：HDI2000H+上罩盖

杭州科雷机电工业有限公司主要生产全系列胶印CTP、柔印HDI等产品，HDI2000H+型上罩盖，为柔印HDI设备的组件，其生产工艺流程如下：

HDI2000H+上罩盖加工工艺流程

HDI2000H+上罩盖加工工艺流程说明：

所有原材料经检验合格后入库存放，需要时由对应部门领用。

• 上罩板原材料由电子车间裁切并修正毛边后检验合格转存至仓库。
• 上罩盖左/右支撑块由金加工部门领料，上加工中心进行加工，然后钳工打孔修锐边，零件完成检验后转外协单位进行硬质氧化处理，表面处理结束后检验合格入库存放。
• 上罩盖加强筋2/4及加强筋4附件流程大致相同，由金加工部门领料，上加工中心进行加工（附件由铣床加工），然后钳工打孔修锐边，零件完成检验后转外协单位进行氧化发黑处理，表面处理结束后检验合格入库存放。
• 上罩盖附件1由金加工部门领料，先铣床加工后焊接，再上加工中心加工；上罩板加强筋1/3/5由金加工部门领料，先焊接后上加工中心加工，再由钳工打孔。零件完成检验后转外协单位进行氧化发黑处理，表面处理结束后检验合格入库存放。
• 上罩盖不锈钢板1-5由我司将材料发往外协进行线切割，再转到至另一家外协单位进行折弯操作，最后返回我司电子车间进行抛光处理检验合格转存至仓库。
• 所有零件到齐后，由金加工部门领用，上罩盖左/右支撑块、上罩盖加强筋2/4、上罩盖附件1、上罩板加强筋1/3/5及上罩板加强筋4附件用螺丝进行组合固定，用玻璃胶安装上罩板并用C型夹固定，固化时间为16小时左右。固化时间结束后用螺丝组合安装上罩盖不锈钢板1-5，用万能胶并使用C型夹固定。全程注意粘胶牢固，无明显溢出。所有流程结束后，由品管部检验合格入库。



3.2研究目的

本研究的目的是得到杭州科雷机电工业有限公司生产的HDI2000H+型上罩盖全生命周期过程的碳足迹，为开展持续的节能减排工作提供数据支撑。

碳足迹核算是杭州科雷机电工业有限公司实现低碳、绿色发展的基础和关键，披露产品的碳足迹是杭州科雷机电工业有限公司环境保护工作和社会责任的一部分，也是迈向国际市场的重要一步。本项目的研究结果将为杭州科雷机电工业有限公司与HDI2000H+型上罩盖的采购商和原材料的供应商的有效沟通提供良好的途径，对促进产品全供应链的温室气体减排具有一定积极作用。

本项目研究结果的潜在沟通对象包括两个群体：一是杭州科雷机电工业有限公司内部管理人员及其他相关人员，二是企业外部利益相关方，如上游主要原材料、下游客户等。

3.3研究的边界

根据本项目的研究目的，按照ISO/TS 14067、PAS 2050 标准的要求，本次碳足迹评价的边界为杭州科雷机电工业有限公司2024年全年生产活动及非生产活动数据。经现场走访与沟通，确定本次评价边界为：产品的碳足迹=原材料获取+原材料运输+产品生产。

3.4 功能单位

为方便系统中输入/输出的量化，功能单位被定义为1个HDI2000H+型上罩盖。

3.5生命周期流程图的绘制

根据PAS2050 《商品和服务在生命周期内的温室气体排放评价规范》绘制1个HDI2000H+型上罩盖的生命周期流程图，包括从原材料获取、制造、运输整个过程的排放。HDI2000H+型上罩盖的生命周期流程图如下：

图2 HDI2000H+型上罩盖生命周期评价边界图

在本项目中，产品的系统边界属“从摇篮到大门”的类型，为了实现上述功能单位，HDI2000H+型上罩盖的系统边界见下表：

表1包含和未包含在系统边界内的生产过程

包含的过程	未包含的过程
a HDI2000H+型上罩盖的生命周期过程包括:原材料获取+原材料运输+产品生产。 b 主要原材料生产过程中电力等能源的消耗。 c 生产过程电力能源的消耗。	a 资本设备的生产及维修 b次要辅料的运输 c销售等商务活动产生的运输

3.6取舍准则

本项目采用的取舍规则以各项原材料投入占产品重量或过程总投入的重量比为依据。具体规则如下：

I普通物料重量＜1%产品重量时，以及含稀贵或高纯成分的物料重量＜0.1%产品重量时，可忽略该物料的上游生产数据；总共忽略的物料重量不超过 5%；

II大多数情况下，生产设备、厂房、生活设施等可以忽略；

III在选定环境影响类型范围内的已知排放数据不应忽略。

本报告所有原辅料和能源等消耗都关联了上游数据，部分消耗的上游数据采用近似替代的方式处理，基本无忽略的物料。

3.7影响类型和评价方法

基于研究目标的定义，本研究只选择了全球变暖这一种影响类型，并对产品生命周期的全球变暖潜值（GWP）进行了分析，因为GWP是用来量化产品碳足迹的环境影响指标。

研究过程中统计了各种温室气体，包括二氧化碳（CO₂），甲烷（CH₄），氧化亚氮（N₂O），四氟化碳（CF₄），六氟乙烷（C₂F₆）,六氟化硫（SF₆），氢氟碳化物（HFC）和哈龙等。并且采用了IPCC第四次评估报告（2007年）提出的方法来计算产品生产周期的GWP值。该方法基于100年时间范围内其他温室气体与二氧化碳相比得到的相对辐射影响值，即特征化因子，此因子用来将其他温室气体的排放量转化为CO₂当量（CO₂e）。例如，1kg甲烷在100年内对全球变暖的影响相当于27.9kg二氧化碳排放对全球变暖的影响，因此以二氧化碳当量（CO₂e）为基础，甲烷的特征化因子就是27.9kg CO₂e。

3.8数据质量要求

为满足数据质量要求，在本研究中主要考虑了以下几个方面：

I  数据准确性：实景数据的可靠程度

II 数据代表性：生产商、技术、地域以及时间上的代表性

III 模型一致性：采用的方法和系统边界一致性的程度

为了满足上述要求，并确保计算结果的可靠性，在研究过程中首先选择来自生产商和供应商直接提供的初级数据，其中企业提供的经验数据取平均值，本研究在2024年3月进行数据的调查、收集和整理工作。当初级数据不可得时，尽量选择代表区域平均和特定技术条件下的次级数据，次级数据大部分选择来自GaBi、CPCD-China数据库；当目前数据库中没有完全一致的次级数据时，采用近似替代的方式选择数据库中数据。数据库的数据是经严格审查，并广泛应用于国际上的LCA研究。各个数据集和数据质量将在第4章对每个过程介绍时详细说明。

4、过程描述

4.1原材料生产阶段

（1）铝塑板

主要数据来源：供应商2024年实际生产数据

产地：浙江杭州

基准年：2024年

（2）铝合金

主要数据来源：供应商2024年实际生产数据

产地：浙江杭州

基准年：2024年

（3）铝型材

主要数据来源：供应商2024年实际生产数据

产地：浙江杭州

基准年：2024年

（4）0.3不锈钢片

主要数据来源：供应商2024年实际生产数据

产地：浙江杭州

基准年：2024年

4.2原材料运输阶段

主要数据来源：供应商运输距离、CPCD-China数据库。

分析：企业供应商主要为浙江杭州企业，大多数原材料使用陆路运输购入。本研究采用数据库数据和供应商平均运距来计算原材料运输过程产生的碳排放。

4.3产品生产阶段

（1）过程基本信息

过程名称：HDI2000H+型上罩盖

过程边界：从原材料进厂到HDI2000H+型上罩盖出厂（上罩盖作为组件）

（2）数据代表性

主要数据来源：企业2024年实际生产数据

企业名称：杭州科雷机电工业有限公司

基准年：2024年

主要原料：铝塑板、铝合金、铝型材、0.3不锈钢片

主要能耗：电力

5、数据的收集和主要排放因子说明

为了计算产品的碳足迹，必须考虑活动水平数据、排放因子数据和全球增温潜势（GWP）。活动水平数据是指产品在生命周期中的所有的量化数据（包括物质的输入、输出；能量使用；交通等方面）。排放因子数据是指单位活动水平数据排放的温室气体数量。利用排放因子数据，可以将活动水平数据转化为温室气体排放量。如：电力的排放因子可表示为：CO₂e/kWh，全球增温潜势是将单位质量的某种温室效应气体（GHG）在给定时间段内辐射强度的影响与等量二氧化碳辐射强度影响相关联的系数，如CH₄（甲烷）的GWP值是27.9。活动水平数据来自现场实测；排放因子采用IPCC规定的缺失值。活动水平数据主要包括：电力。排放因子数据主要包括电力排放因子。

6、碳足迹计算

6.1碳足迹识别

表3 碳足迹识别表

序号	主体	活动内容	活动数据来源
1	专用生产设备	消耗电力	初级活动数据	生产报表
2	空压机等辅助设备	消耗电力		生产报表
3	原材料生产	消耗能源	次级活动数据	供应商数据、数据库
4	原材料运输	运输排放		供应商地址、数据库

6.2计算公式

产品碳足迹的公式是整个产品生命周期中所有活动的所有材料、能源和废物乘以其排放因子后再加和。其计算公式如下：

其中，CF为碳足迹，P为活动水平数据，Q为排放因子，GWP为全球变暖潜势值。排放因子源于各类数据库和相关参考文献，由于部分物料数据库中暂无排放因子，取值均来自于相近物料排放因子。

6.3碳足迹数据计算

项目	组分	消耗数据	排放因子（kgCO2e/kg）	GWP	CO2e（kg）
上盖板加强筋4	CO2	0.45	16.38	1	7.30
上盖左支撑块	CO2	3.63	16.38	1	59.46
上盖右支撑块	CO2	3.63	16.38	1	59.46
上罩板	CO2	14.00	4.58	1	64.18
上盖板加强筋4附件	CO2	0.01	15,800	1	122.22
上罩盖不锈钢板2	CO2	0.12	3,870	1	478.75
上罩盖不锈钢板3	CO2	0.12	3,870	1	478.75
上罩盖不锈钢板4	CO2	0.12	3,870	1	478.75
上罩盖不锈钢板1	CO2	0.15	3,870	1	580.48
上罩盖不锈钢板5	CO2	0.15	3,870	1	580.48
上罩盖附件1	CO2	0.51	15,800	1	8,079.38
上盖板加强筋5	CO2	2.12	15,800	1	33,485.71
上盖板加强筋3	CO2	2.12	15,800	1	33,485.71
上盖板加强筋1	CO2	2.12	15,800	1	33,485.71
上盖板加强筋2	CO2	2.70	15,800	1	42,715.83
原材料运输（t.km）	CO2	0.58	0.15 kgCO2e/t.km	1	0.08
产品生产（kWh）	CO2	47.25	0.5366 kgCO2e/kWh	1	25.35
合计（kgCO2e）					154,922.80

6.4碳足迹数据分析

根据以上公式可以计算出2024年度1个HDI2000H+型上罩盖的碳足迹为154,922.80 kgCO₂e。从HDI2000H+型上罩盖生命周期累计碳足迹贡献比例的情况（图3），可以看出HDI2000H+型上罩盖的碳排放环节主要集中在原材料生产的能源消耗活动，占比为99.98%。

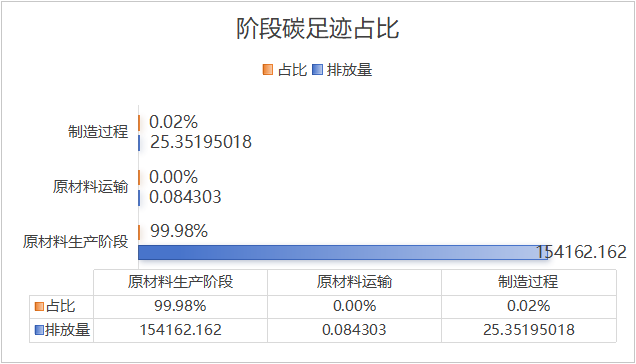

图3 阶段碳足迹占比

所以为了减小HDI2000H+型上罩盖碳足迹，应重点加大对HDI2000H+型上罩盖原材料生产过程中的节能降耗管理及加大对供应商的节能减碳引导，采购绿色低碳原材料。

为减小产品碳足迹，建议如下：

1）、在原材料价位差异不大的情况下，尽量选取原材料碳足迹小的供应商；

2）、优化用能结构，在保证安全、质量的前提下，减少不可再生能源投入，厂内可考虑实施节能改造。

3）、在分析指标的符合性评价结果以及碳足迹分析、计算结果的基础上，结合环境友好的设计方案采用、落实生产者责任延伸制度、绿色供应链管理等工作，提出产品生态设计改进的具体方案；

4）、继续推进绿色低碳发展意识

坚定树立企业可持续发展原则，加强生命周期理念的宣传和实践。运用科学方法，加强产品碳足迹全过程中数据的积累和记录，定期对产品全生命周期的环境影响进行自查，以便企业内部开展相关对比分析，发现问题。在生态设计管理、组织、人员等方面进一步完善；

5）、推进产业链的绿色设计发展

制定生态设计管理体制和生态设计管理制度，明确任务分工；构建支撑企业生态设计的评价体系；建立打造绿色供应链的相关制度，推动供应链协同改进。

7、不确定分析

不确定性的主要来源为初级数据存在测量误差和计算误差，以及仍有部分数据不可获得。减少不确定性的方法主要有：

使用准确率较高的初级数据；加大初始数据收集的力度；对数据获取的动态监控

对每道工序都进行能源消耗的跟踪监测，提高初级数据的准确性。

8、结语

低碳是企业未来生存和发展的必然选择，进行产品碳足迹的核算是实现温室气体管理，制定低碳发展战略的第一步。通过产品生命周期的碳足迹核算，可以了解排放源，明确各生产环节的排放量，为制定合理的减排目标和发展战略打下基础。
